Nor1527 Impedanssiputki - UUTUUS
Materiaalien akustiseen testaukseen suunniteltu laitteisto.
Nor1527 mittausjärjestelmä on akustisen impedanssin, äänen läpäisyhäviön (Transmission Loss) ja äänen absorptiokertoimen mittausjärjestelmä, joka toimii standardien ASTM E-2611, ASTM E-1050, ISO 10534-2 mukaisesti. Mittauksia voidaan tehdä taajuudella 50 Hz – 6400 Hz, huoneolosuhteissa, lämpötilassa ja paineessa.

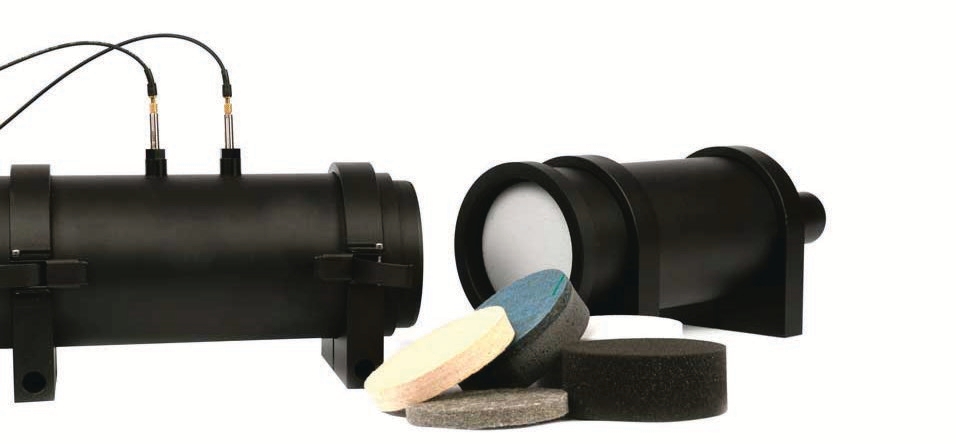

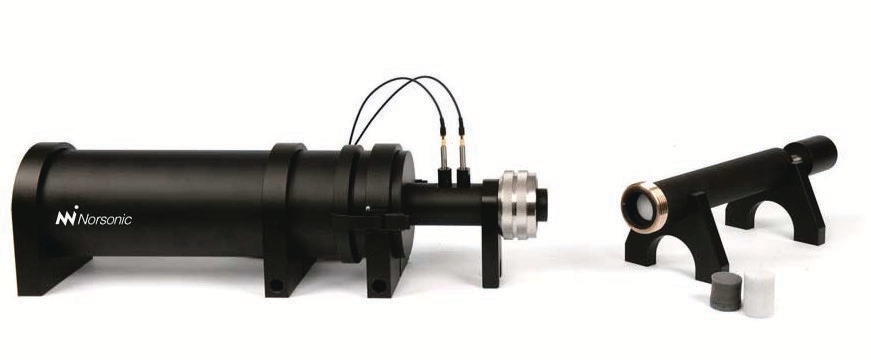

Putkessa on 2 eri halkaisijaa (100 mm, halkaisija 30 mm) matala- ja korkeataajuusmittauksiin.
Ominaisuuksia:
- ASTM E2611 (4 Pole Transfer Matrix Method) - mittausmenetelmä
- ASTM E1050 ja ISO 10534-2 (Transfer Function Method) -mittausmenetelmä
- Korkea taajuusalue, 50 - 6400 Hz (100 mm ja 30 mm putket)
- Huippuluokan valmistus
- Alan johtavat anturit (Gras) ja analysaattorit (NI) sisältyy pakettiin
- Akustinen vuotamaton rakenne
- Hintaan sisältyy yhden päivän ilmainen verkkokoulutus

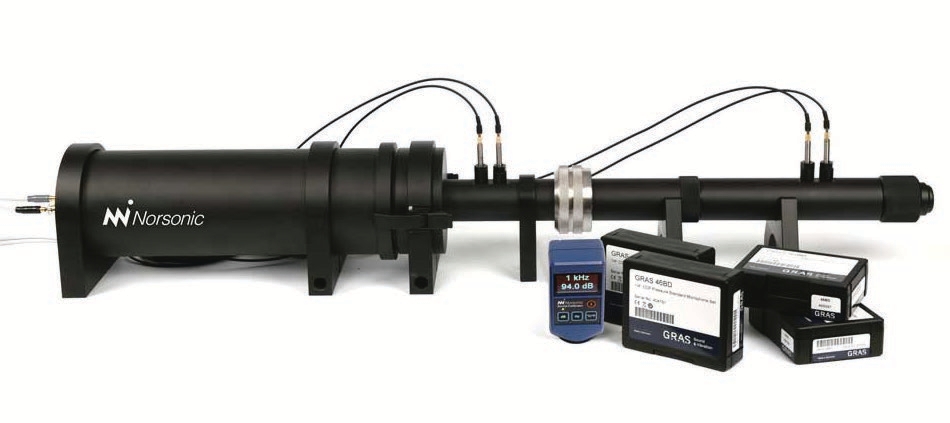

System Components
Analyzer:
102.4 kS/s, 100 dB, 0.8 Hz AC/DC Coupled, 4-Input/1-Output

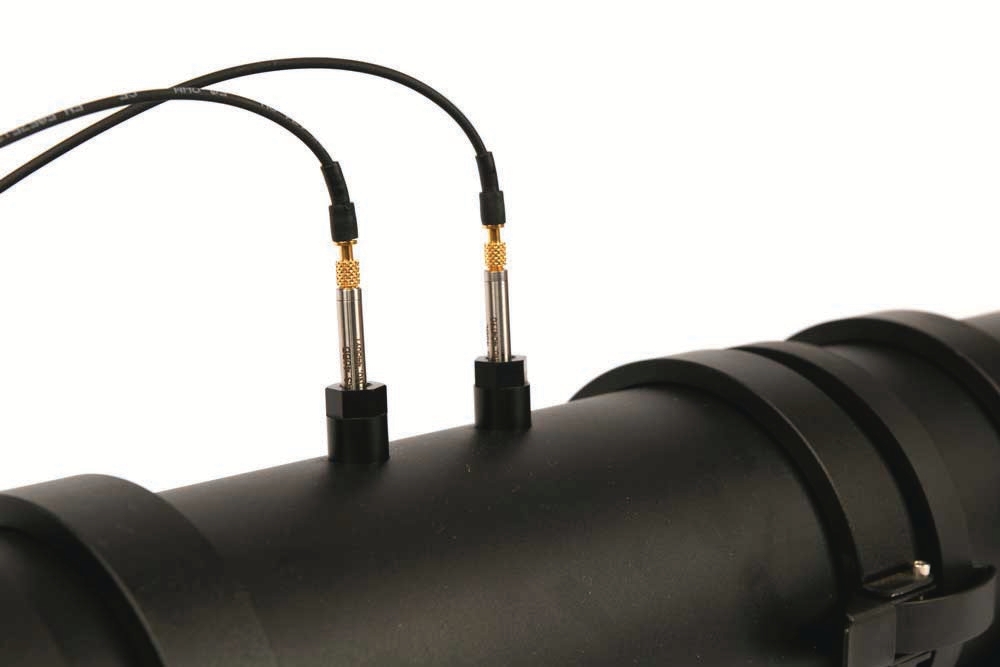

Microphones:
GRAS Measurement Microphones
Freq range: 10 Hz to 20 kHz
Dyn range: 33 dB(A) to 142 dB
Sensitivity: 9 mV/Pa

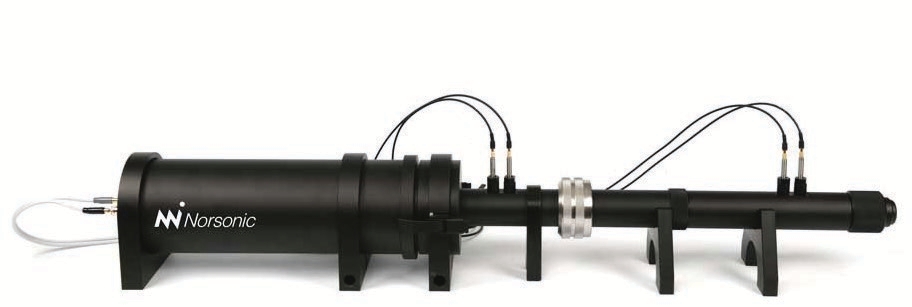

Tubes:
F-ABS ⌀ 100 mm, 945 mm (L)

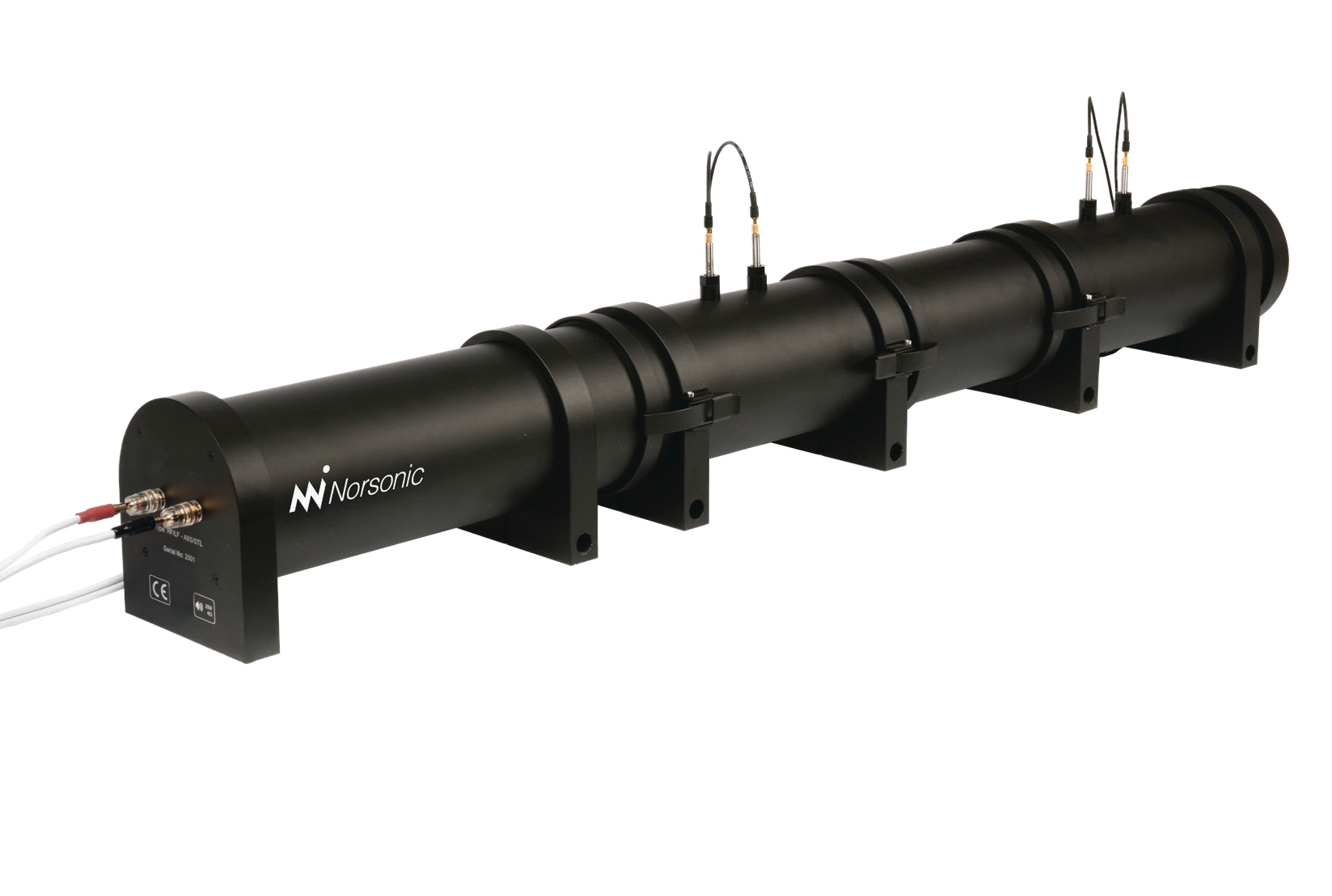

LF-STL ⌀ 100 mm, 1130 mm (L)
HF-ABS ⌀ 30mm, 875 mm (L)
HF-STL ⌀ 30 mm, 925 mm (L)
Power Amplifier:
Built-in, 20W, high quality amplifier, to power the loudspeaker in the impedance tube
Speaker: Full Range – 4 ohm
Cablibrator (Optional): Nor1256 Sound Calibrator
Cables: Ultra low noise, BNC to 10-32 cables
Käyttökohteet
- Ääniesteen ominaisuuksien (äänenläpäisyhäviö, ominaisimpedanssi, ominaisaaltoluku) määrittäminen
- Äänenvaimennusominaisuuksien (äänen absorptiokerroin, kompleksinen heijastuskerroin, pintaimpedanssi) määrittäminen
- Dynaamisen tiheyden ja dynaamisen massamoduulin määritys
- Siirtomatriisielementtien määritys
- Satunnaissuuntaisen äänen absorptioarviointimallit
- Sisäisten ominaisuuksien määrittäminen Johnson-Champoux-Allard-Lafarge (JCAL) -materiaalimallilla. (Huokoisuus, virtausresistiivisyys, vääntökyky, viskoosi ominaispituus, lämpöominaispituus, staattinen lämmönläpäisevyys)
Valmistaja:
Tuotenumero
Nor1527
Sovellukset:
Laboratorio mittaukset
Materiaalien akustiset mittaukset
Materiaalien akustiset mittaukset
