Nor1517A Ilmavirran vastuksen mittausjärjestelmä

Ilmavirran vastus on yksi tärkeimmistä parametreistä kuvattaessa huokoisia materiaaleja, jolla on vahva yhteys sen akustisiin ominaisuuksiin. Matala ilmavirtausvastuksen arvo tarkoittaa pientä vastusta materiaalin läpi virtaavalle ilmalle ja korkea arvo osoittaa, että materiaali on lähempänä ilmatiivistä.

Nor1517A mittaa ominaisilmavirran vastuksen – ja siihen liittyvät suuret – soveltamalla vaihtoilmavirtausmenetelmää standardin ISO 9053-2:2020 Akustiikka – Ilmavirran vastuksen määritykset – Osa 2: Vaihteleva ilmavirtausmenetelmä.

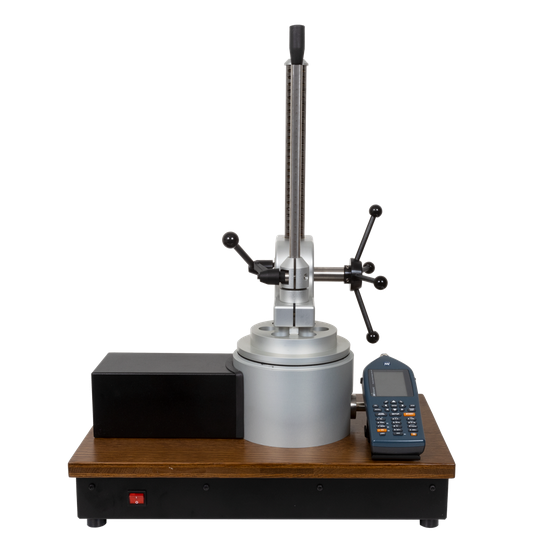

Nor1517A-järjestelmä perustuu dynaamiseen periaatteeseen. Vaihtovirtamoottorikäyttöinen mäntä tuottaa värähtelevän liikkeen, joka aiheuttaa 2 Hz:n taajuuden vuorottelevan ilmavirran sylinterimäiseen säiliöön ja testimateriaalin läpi. Sylinterin sisällä oleva painemodulaatio mitataan kondensaattorimikrofonilla, joka on liitetty äänianalysaattoriin käyttämällä 2Hz 1/3 oktaavin kaistaa äänitasomittarissa Nor140.

Ilmavirran ominaisresistiivisyystulokset lasketaan Excel-taulukossa tai vaihtoehtoisesti luetaan suoraan mittarista Pa s/m Mittaustulokset voidaan myös tallentaa laitteen muistiin myöhempää käyttöä/dokumentaatiota varten.

Ominaisuudet

• Nopea ja tarkka mittaus ja mittaustulosten lukeminen
• Hyväksyy eri muotoisia ja kokoisia testimateriaaleja
• Helppo asennus ja käyttö
• Suuri dynaaminen mittausalue
• Mittaa 2 Hz:llä
• Standardi: ISO 9053-2:2020
• Mittausalue: 10 Pa s/m - 30 000 Pa s/m, jopa 200 000 Pa s/m epälineaarisuuden korjauksessa.
• Ilmavirran vastus: 0,5 cm/s ja 0,05 cm/s
• Max. koekappaleiden halkaisija: 100 mm
