Scan & Paint 3D mallintaa äänen etenemisen XYZ-suunnassa käyttäen Microflowin uusinta innovatiivista partikkelinopeus sensoria

Keskeiset haasteet
  • Äänen vuotokohtien paikantaminen on usein haastavaa
  • Äänilähteiden paikallistaminen käytännön ympäristöissä voi olla vaikeaa. Erityisesti tilanteissa joissa lähteet eivät ole kiinteitä, kuten esimerkiksi kitinä ja räminä autoissa
  • Mikrofoni on herkkä heijastumille ja tilan akustiikalle
  • Tilan heijastumat ja kauiut vaikeuttavat paikantamista perinteisillä menetelmillä

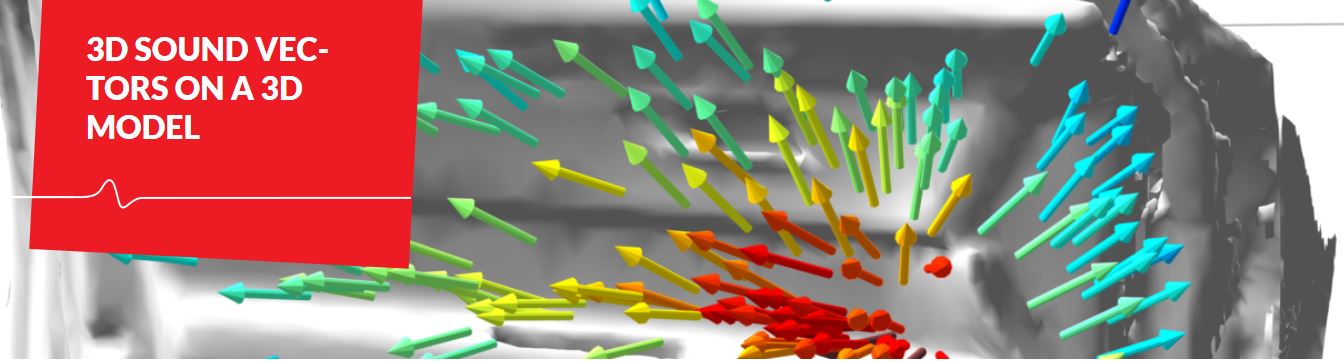

3DVectors

Ratkaisut
  • Scan & Paint 3D mallintaa äänen etenemisen käyttäen Microflowin uusinta innovatiivista partikkelinopeus sensoria.
  • Uutuus sensori on nimeltään USP tai The Ultimate Sound Probe, se sisältää kolme partikkelinopeus sensoria X,Y ja Z koordinaateille, sekä yhden painemikrofonin.
  • Tuotteeseen kuuluva kamera sisältää infrapuna LED-valoja, infrapuna heijastuu sensoriin kiinnitetyistä peileistä jolloin kamera tunnistaa sensorin sijainnin ja asennon hyvin tarkasti.
  • Sensoria liikutetaan manuaalisesti äänilähteen ympärillä, keräten partikkelinopeus ja äänenpaine tasoja minkä avulla ohjelma tuottaa erittäin havainnollistavan 3D kuvan äänen etenemisestä.
  • Äänen intensiteetti tai partikkelinopeuden vektorit mallinnetaan äänilähteen 3D-mallin ympärille.
  • 3D-mallin voi helposti luoda 3Dshape editor ohjelmalla ja 3D malleja voi myös käyttää ohjelmista kuten CAD ja SketchUp. Ohjelma tuottaa myös sivuprofiili kuvan äänilähteen jokaiselta puolelta.

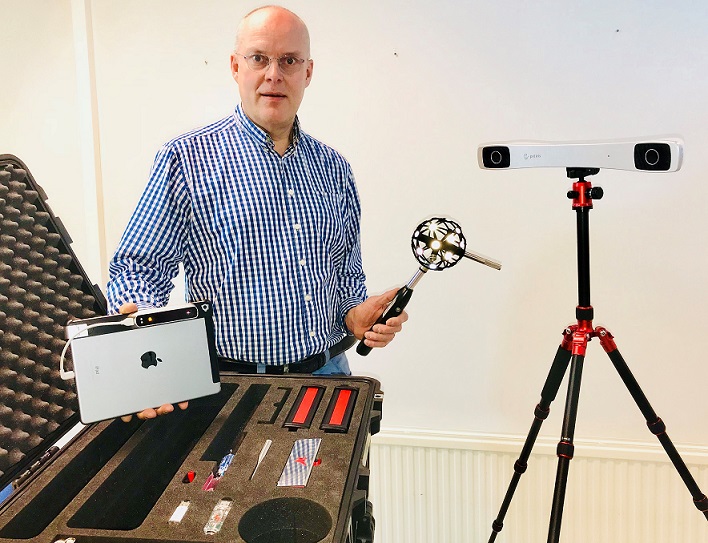

3dscanpaint fin

Katso lisää ratkaisusta:

3DScanPaint_FIN

Microflown Scan & Paint 3D Kit

Äänilähteiden paikannus ja visualisointi, 3D lähikentässä

Sovelluksia

  • Tuotesuunnittelu ja testaus
  • Vian paikantaminen
  • Akustisten äänikenttien mallintaminen
  • Äänilähteen paikantaminen
